台湾ADC精密行星减速机:



EG系列伺服专用减速机产品特点:


  性价比高,同等精度下价格最低;

  外形尺寸完全等同与德国NEUGART减速机,性能参数基本一样,可以与NEUGART减速机互换;

●   减速范围(减速比:3-64);

  最额定输出扭矩范围(5Nm-870Nm);

  最大输出扭矩是额定输出扭矩的2.5倍;

  额定输入转速(<=6000 rpm);

  精度等级(空回<=20arcmin 到 <=10arcmin);

  使用寿命(20000小时);

●   效率高 ( >94%);

●   防护等级高 (IP64).




EG系列技术参数表:
规 格 EG040 EG060 EG080 EG120 EG160 速比

级数

额定输出扭矩

Tn

Nm 4.5 12 40 80 400 3 1
6 16 50 100 450 4
6 16 50 110 450 5
5 15 50 120 450 8
- - - 58 155 10
16.5 44 130 210 - 9 2
20 44 120 260 800 12
18 44 110 230 700 15
20 44 120 260 800 16
20 44 120 260 800 20
18 40 110 230 700 25
20 44 120 260 800 32
18 40 110 230 700 40
7.5 18 50 120 450 64
最大加速扭矩 Ta Nm Ta=200% X Tn

3~ 64

12

额定输入转速 ndn rpm
4500 4000 4000 3500 3000 3~ 64 1、2
最大输入转速 ndm rpm
10000 8000 6000 6000 6000

3~ 64

1、2
容许径向力

Fr

N 200 500 950 2000 6000 3~ 64

12

容许轴向力 Fa N 200 600 1200 2800 8000 3~ 64

12

标准齿背隙

arcmin

30

15 12 10 10 3~ 10 1

35

20 18 15 15 9~ 64 2
扭转刚性 Nm/arcmin 0.5 2 6 12 40 3~ 64 12
机械效率 % 97 3~ 10 1
94 9~ 64 2
使用寿命

Lh

hr 20000 3~ 64 12

噪音(3000rpm

dB(A)

65

65 68 70 70 3~ 64 12
操作环境温度

-10~+90

3~ 64 12
IP等级   IP64 3~ 64 12
如需其他特殊减速比,请与本公司联系。

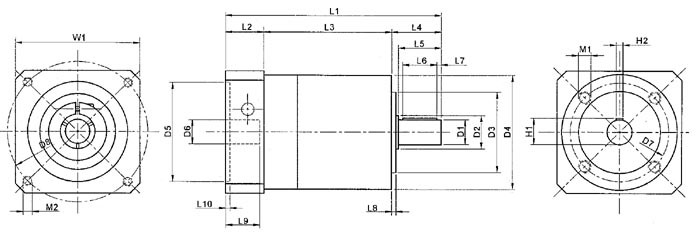

EG系列尺寸表:



EG040

EG060

EG080

EG120

EG160

一级/二级

一级/二级

一级/二级

一级/二级

一级/二级

*L1

93.5/106.5

106.5/118.5

134/151

176.5/203.5

255.5/305
*L2

28.5

24.5 33.5 47.5 64.5
L3 39/52 47/59 60.5/77.5 74/101 104/153.5
L4 26 35 40 55 87
L5 23 30 36 50 80
L6 15 25 25 40 65
L7 4 2.5 5.5 5 7.5
L8 2 3 3 4 5
*L9 25 23 30 40 50
*L10 3 2.5 3.5 3.5 4
D1(h7) 10 14 20 25 40
D2 12 17 25 35 55
D3(h7) 26 40 60 80 130
D4 40 60 80 115 160
*D5(G7) 30 40 70 95 130
D6(F7)max 11 14 19 24 35
D7 34 52 70 100 145
*D8 46 63 100 115 165
M1 M4x6 M5x8 M6x10 M10x16 M12x20
M2 M4x10 M5x12 M6x15 M8x20 M10x25
H1 11.2 16 22.5 28 43
H2 3 5 6 8 12
*W1 40 60 80 120 160
注:有*的规格尺寸会随马达的规格改变而改变



ADC系列高精度减速机产品特点:

  安装容易--依订单而定的连接板及输入轴孔,适用于各种厂牌的伺服马达,安装成为轻而易举的事;

  高刚性及转矩--采用强韧性的齿轮、齿箱及托架,和高品质的锥状轴承及良好的设计结构;

●   低背隙--妥善的设计加上精密加工技术及严格的品质管制因而获得较低背隙;

  定位精度高--设计时由电脑模拟测试,并对材质刚性的要求及背隙上的严格控管,因而能获得高

    的定位精度;

  起动性高--由于优良的设计、高精度、低惯性,因而能有高的起动性;

  寿命长--太阳齿轮及行星齿轮均经过渗碳硬化、研磨加工,齿箱采用高强度材质及强韧性的轴承,

    增加抗磨耗性,使寿命增到最长;

  保养容易--优异的品质及填充特选人工合成润滑油,加上密闭式的设计,使得保养容易;

  低噪音--经验丰富的设计团队加上电脑辅助测试,定出严格的公差范围,并有纯熟的齿轮专业业

    务经验,将渐开线齿轮啮合所产生的噪音降到最低;



ADC低背隙伺服专用减速机性能表:
规 格 ADC080 ADC100 ADC140 ADC180 ADC210 ADC240 速比

级数

额定输出扭矩

Tn

Nm 70 140 280 750 1300 2000 4 1
70 140 280 750 1300 2000 5
70 140 280 750 1300 2000 7
42 70 - - - - 9
- - 220 650 1300 1700 10
120 230 500 1300 2000 2400 16 2
120 230 500 1300 2000 2400 20
70 150 400 1100 1700 2400 28
120 230 - - - - 36
- - 500 1300 2000 2400 40
120 230 - - - - 45
- - 500 1300 2000 2400 50
70 150 - - - - 63
- - 400 1100 1700 2400 70
50 70 - - - - 81
- - 200 1100 1100 1700 100
最大加速扭矩 Ta Nm Ta=250% X Tn

4~ 100

12

额定输入转速 ndn rpm 4000 3200 2200 1500 1250 1100 4,5 1
4500 3600 2700 2400 1750 1600 7,9,10 1
4600 3600 3000 2800 2200 2000 16~ 28 2
5200 4200 3900 3300 2700 2400 36~ 100 2
最大输入转速 ndm rpm 6000 4500 4000 3000 2500 2200

4~ 10

1
6000 4500 4500 4000 3500 3300

16~ 100

2
容许径向力

Fr

N 3800 6000 9000 14000 18000 27000 4~ 100

12

容许轴向力 Fa N 3200 5400 9000 14000 18000 27000 4~ 100

12

标准齿背隙

arcmin

3

3 3 3 3 3 4~ 10 1

6

6 6 6 6 6 16~ 100 2
扭转刚性 Nm/arcmin 9 25 50 150 225 350 4~ 100 12
机械效率 % 97 4~ 10 1
94 16~ 100 2
使用寿命

Lh

hr 20000 4~ 100 12

噪音(3000rpm

dB(A) 68 70 72 4~ 100 12
操作环境温度

-10~+90

4~ 100 12
IP等级   IP64 4~ 100 12

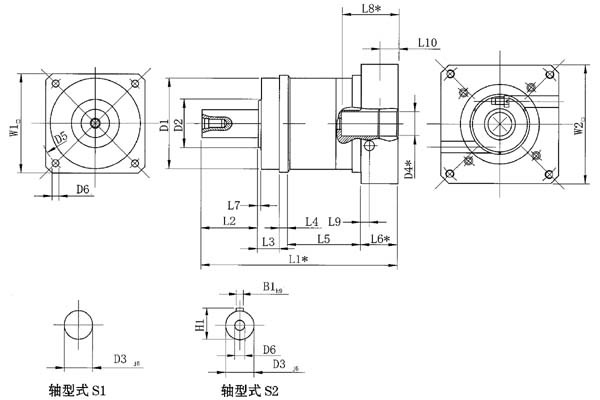

ADC系列尺寸表:

规格

ADC080

ADC100

ADC140

ADC180

ADC210 ADC240
级数

一级/二级

一级/二级

一级/二级

一级/二级

一级/二级 一级/二级
W1 80 100 140 180 210 240
W2 min 80 100 140 180 210 240
D1(g6) 70 90 130 160 180 200
D2 45 60 70 100 125 140
D3(k6) 22 32 40 55 75 85
*D4 max(F7) 19 32 35 48 55 60
D5 85 120 165 215 250 290
D6 6.6 9 11 13 17 17
*L±2 172/210 212/253 260/306 299/320 349/399 423/457
L2 36 58 82 82 105 130
L3 20 30 30 30 38 40
L4 8 10 12 15 17 20
L5 93/131 91/132 105/151 131/162 153/198 171/232
*L6 min 15 23 31 42/32 36/41 62/36
L7 2 2 3 3 3 3
*L8 min 40 50 60 82/60 82 110/82
L9 6.9 8.9 11.9 13.9 14.9 15.9
L10 6.2 8.7 5.2 9.3/5.2 9.2/9.3 12.6/9.2
B1(h9) 6 10 12 16 20 22
H1 24.5 35 43 59 79.5 90
注:有*的规格尺寸会随马达的规格改变而改变



资料下载:
      ADC精密减速机样本
